Im Behälterbau entwickelt und fertigt die Rodefeld Gerätebau GmbH hochwertige Edelstahlbehälter für unterschiedlichste industrielle Anwendungen. Unser Leistungsspektrum reicht von Schüttgut-IBCs (Intermediate Bulk Container) über Rührwerks- und Lagerbehälter bis hin zu individuell konstruierten Apparaten.
Je nach Einsatzbereich realisieren wir Behälterlösungen mit Volumina von unter 5 bis 5.000 Litern. Präzise abgestimmt auf Ihre technischen Anforderungen und betrieblichen Prozesse.
Maßgeschneidert statt Standardlösung
Jeder Produktionsprozess stellt individuelle Anforderungen an Konstruktion, Ausstattung und Ausführung eines Behälters. Standardlösungen stoßen hier schnell an ihre Grenzen. Dank unserer langjährigen Erfahrung im industriellen Behälterbau und in der Metallverarbeitung entwickeln wir durchdachte, praxisnahe und wirtschaftlich sinnvolle Lösungen.
Von der technischen Planung über die Fertigung bis hin zur Auslieferung erhalten Sie bei uns alle Leistungen aus einer Hand. Wir legen dabei großen Wert auf präzise Verarbeitung, zuverlässige Umsetzung und eine partnerschaftliche, langfristige Zusammenarbeit.
Unsere Edelstahlbehälter im Überblick:
- Behälter für die Pharmaindustrie
- Schüttgutbehälter (IBCs)
- Rührwerksbehälter
- Sackaufgabestationen
- Ansetzbehälter für Pharmaanwendungen
- Extrakteure
Individuellen Edelstahlbehälter planen
Edelstahl als Standard im modernen Behälterbau
Im gesamten Behälterbau setzen wir konsequent auf Edelstahl.
Das Material überzeugt durch:
- hohe Korrosionsbeständigkeit
- lange Lebensdauer
- hygienische Oberflächeneigenschaften
- mechanische Stabilität
Damit eignen sich unsere Edelstahlbehälter besonders für sensible und anspruchsvolle Bereiche wie die Pharmaindustrie und Chemieindustrie. Wo Produktreinheit, Prozesssicherheit und Langlebigkeit entscheidend sind, bietet Edelstahl klare Vorteile.
Pharma-Container, IBC und Sonderbehälter aus Hilter bei Osnabrück
In unserer Fertigung in Hilter am Teutoburger Wald bei Osnabrück entstehen Edelstahlbehälter nach Maß für die Feststoffproduktion. In einer Pharmalinie läuft der Produkttransfer zwischen den Maschinen im Behälter: Nach jedem Schritt wird die Charge entnommen, zwischengelagert und in die nächste Maschine aufgegeben.

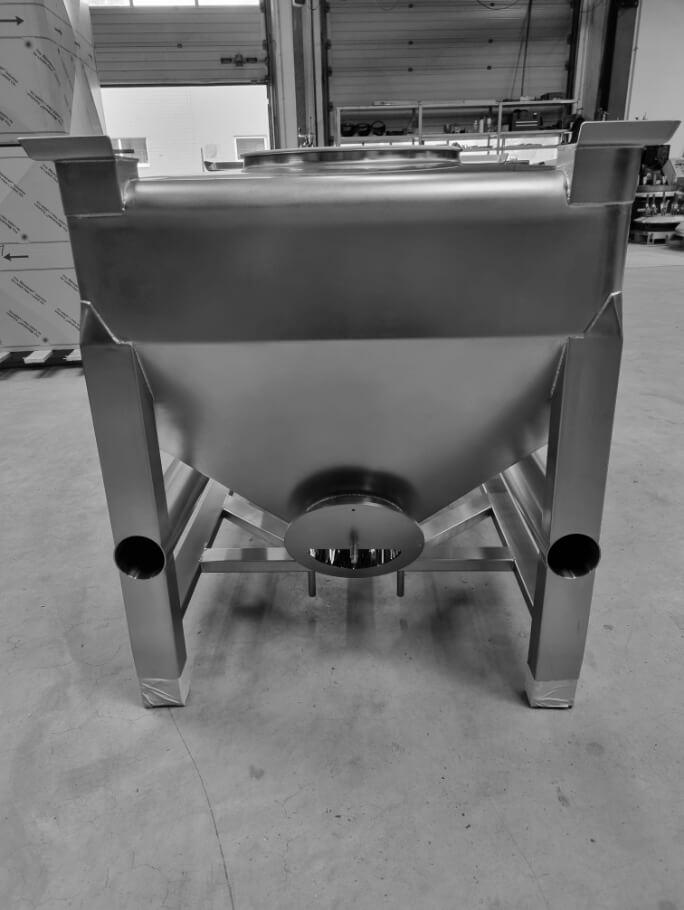

Transportcontainer
Für den Produkttransfer zwischen den Prozessschritten, vom Wiegen bis zur Abfüllung.

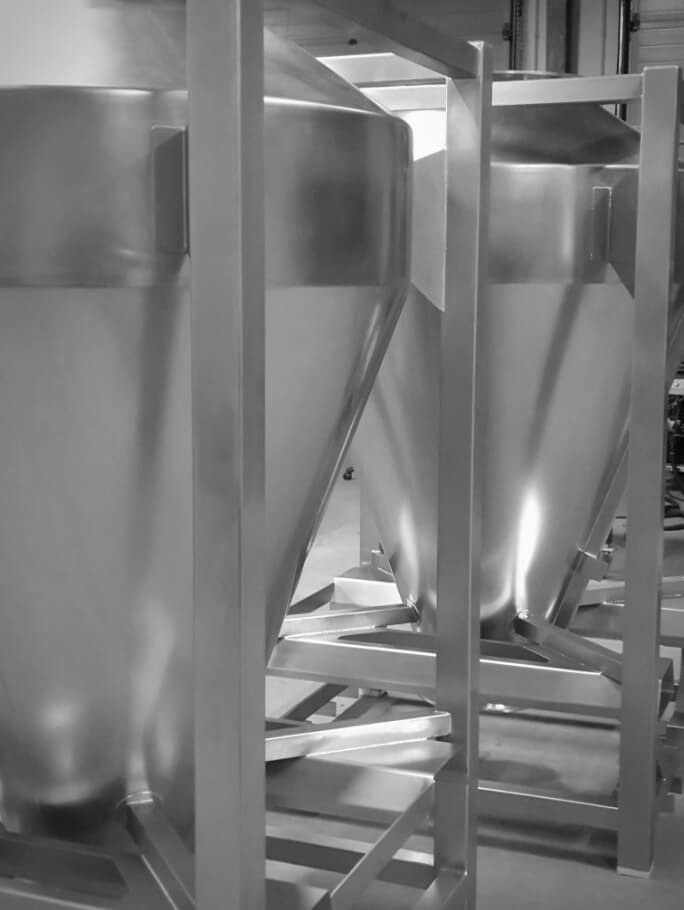

Lagercontainer
Zum Zwischenlagern von Schüttgut, auf Wunsch mit Stapel- und Fahrgestell.
Mischcontainer
Der Behälter ist selbst das Mischgefäß: befüllen, in den Mischer einspannen, entnehmen, ohne Umfüllen.

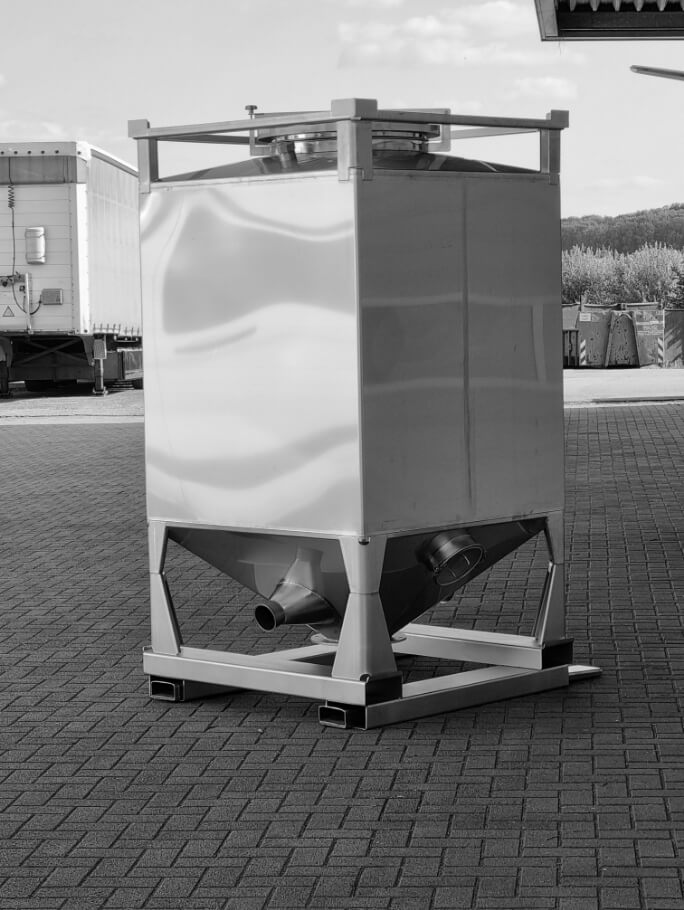

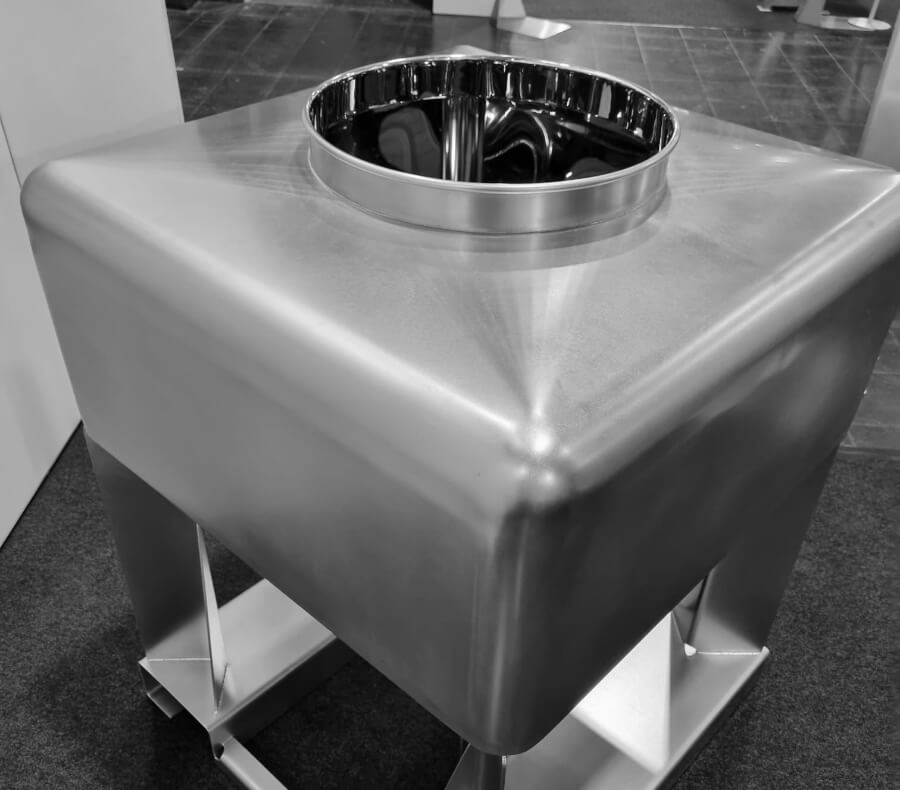

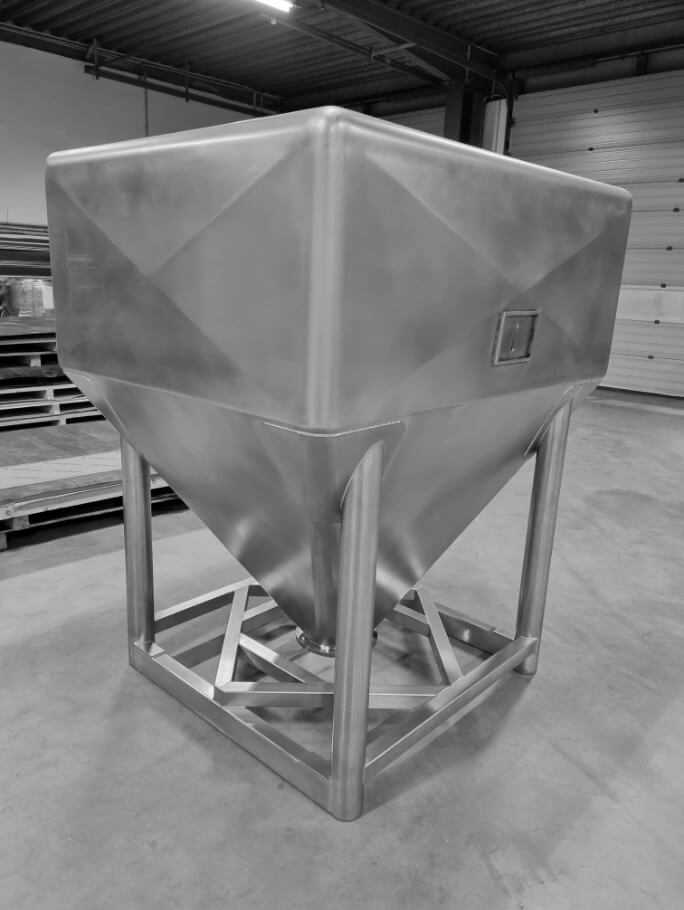

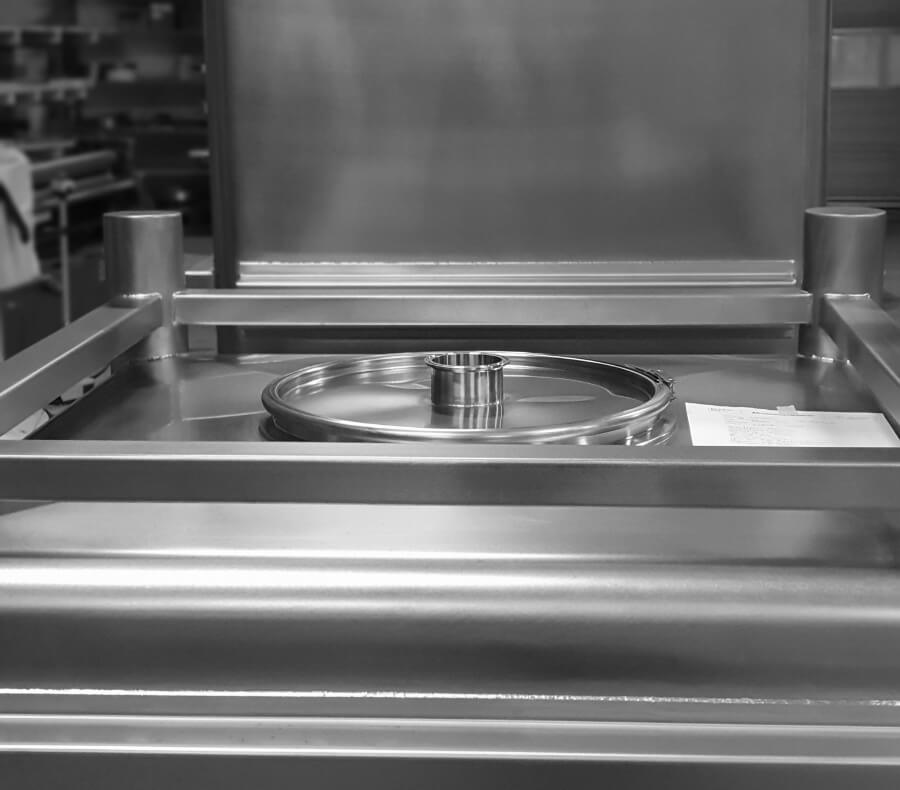

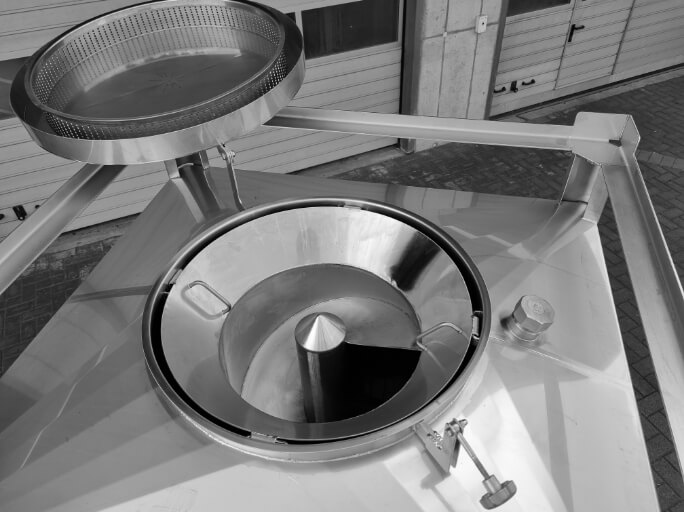

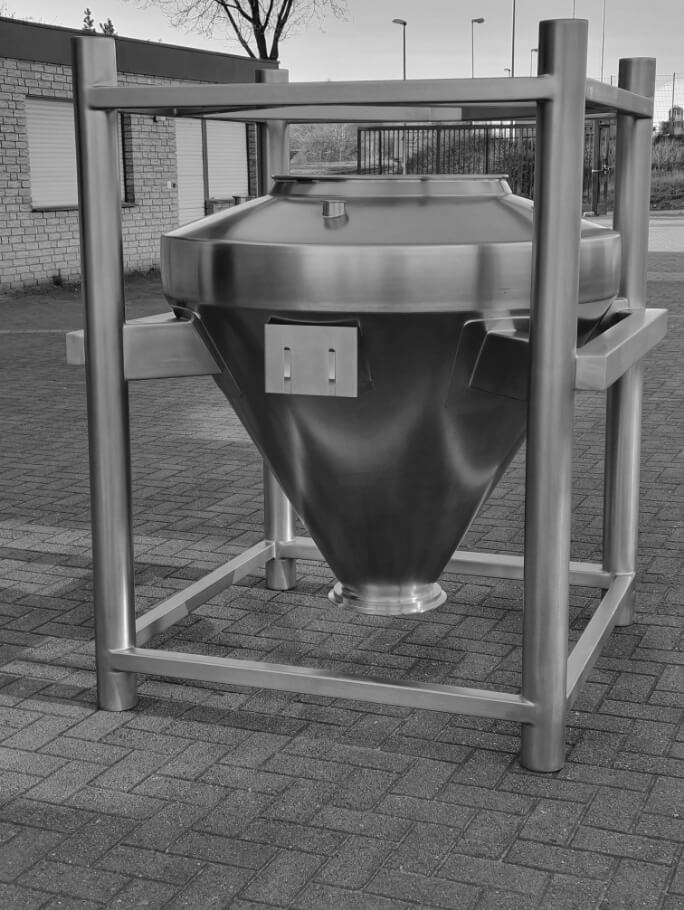

Pharma-IBC
Schüttgut-IBC aus Edelstahl, Standardbaureihe von 200 bis 1.200 Litern.

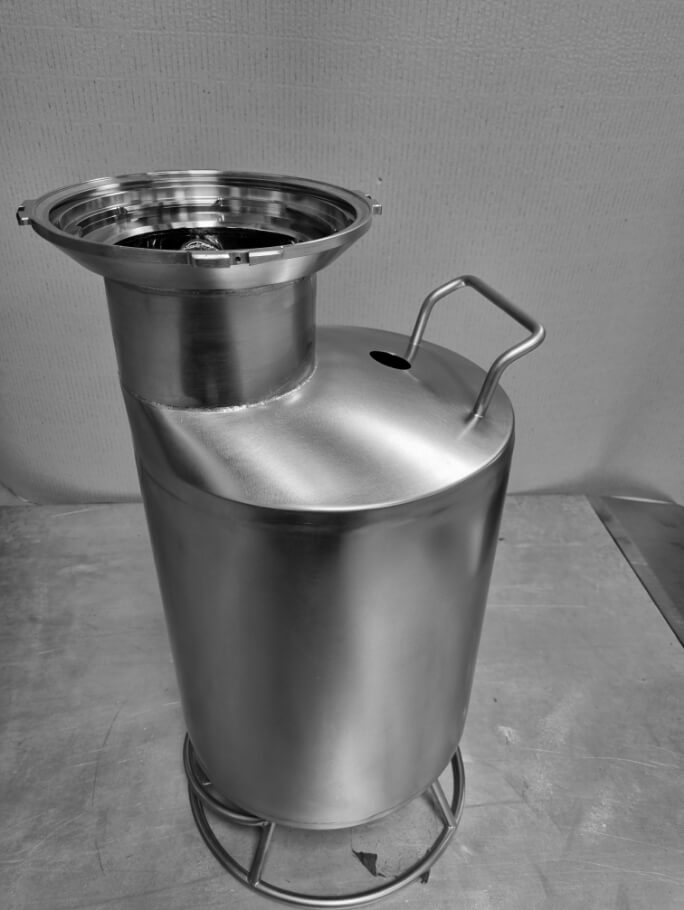

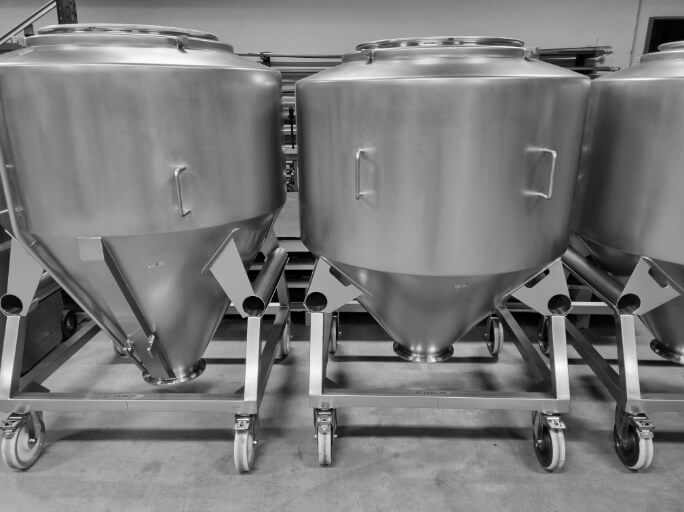

Rund oder eckig

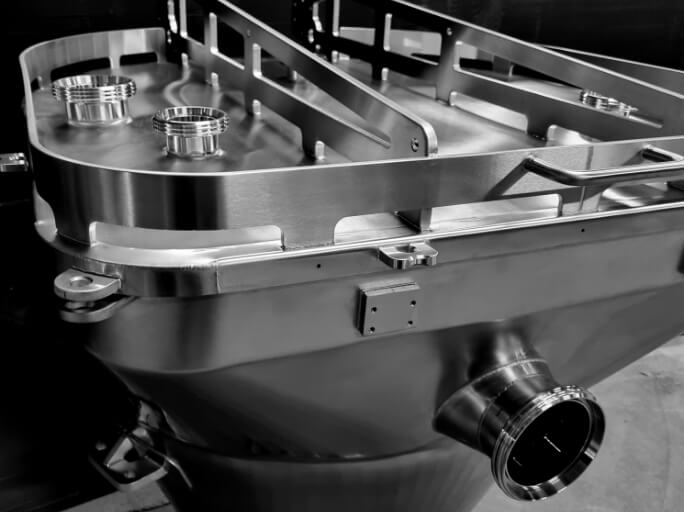

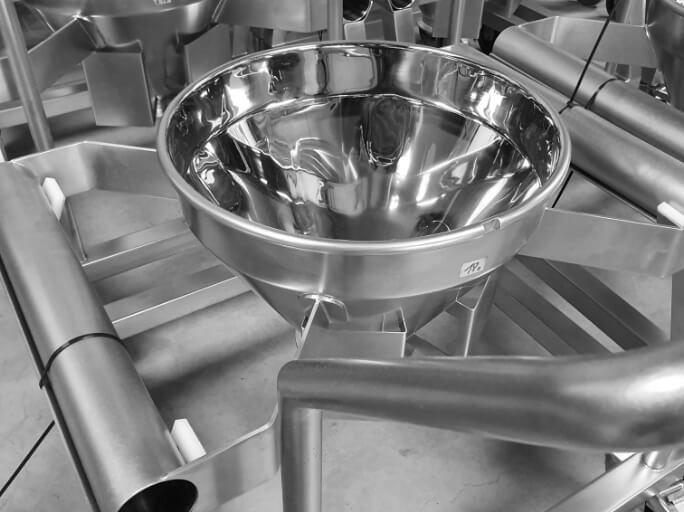

Runde und eckige Container, mit und ohne Rollen, dazu Trichter und Adapter.

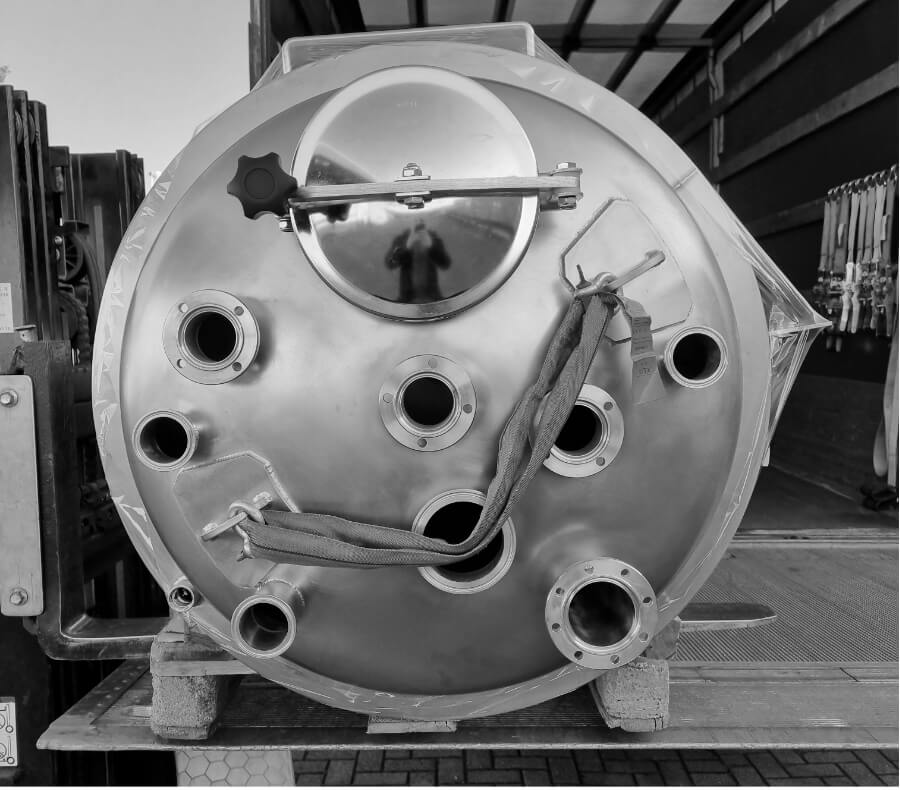

Sonderbehälter
Behälter und Apparate nach Zeichnung, von unter 5 bis 5.000 Litern.
Baureihe und Volumen: IBC Edelstahl von 200 bis 1.200 Litern
| Nennvolumen | Behälterdurchmesser |
|---|---|
| 200 / 300 / 400 L | 850 mm |
| 600 / 800 L | 1.100 mm |
| 1.000 / 1.200 L | 1.250 mm |
| Sondergrößen | unter 5 bis 5.000 L nach Zeichnung |
Baugröße bestimmen
Aus Chargenmasse und Schüttdichte folgt das Produktvolumen. Nutzbar sind etwa 20 bis 85 Prozent des Nennvolumens. Das Nennvolumen sollte daher mindestens dem Produktvolumen geteilt durch 0,85 entsprechen.
Öffnung, Anschlüsse, Auslauf und Fahrgestell legen wir je Auftrag fest, Zwischengrößen ebenso.
Andockung DIN 32676 und Auslauf
Ein Behälter bildet die eine Hälfte einer Schnittstelle, die zweite sitzt an der Anlage. Wir legen sie nach der vorhandenen Anlage aus, auch an Fremdfabrikaten.
| Anschluss | Aufbau | Hinweis |
|---|---|---|
| Klemmverbindung (Clamp) | DIN 32676 oder ISO 2852 | unterschiedliche Maßreihen, bitte Norm und Nennweite angeben |
| Doppelklappe | aktive Hälfte am Behälter, passive an der Anlage | geschlossener Produktübergang, DN 50 bis DN 300 |
| Flansch | angeschraubt oder angeschweißt | weitere Anschlussart |

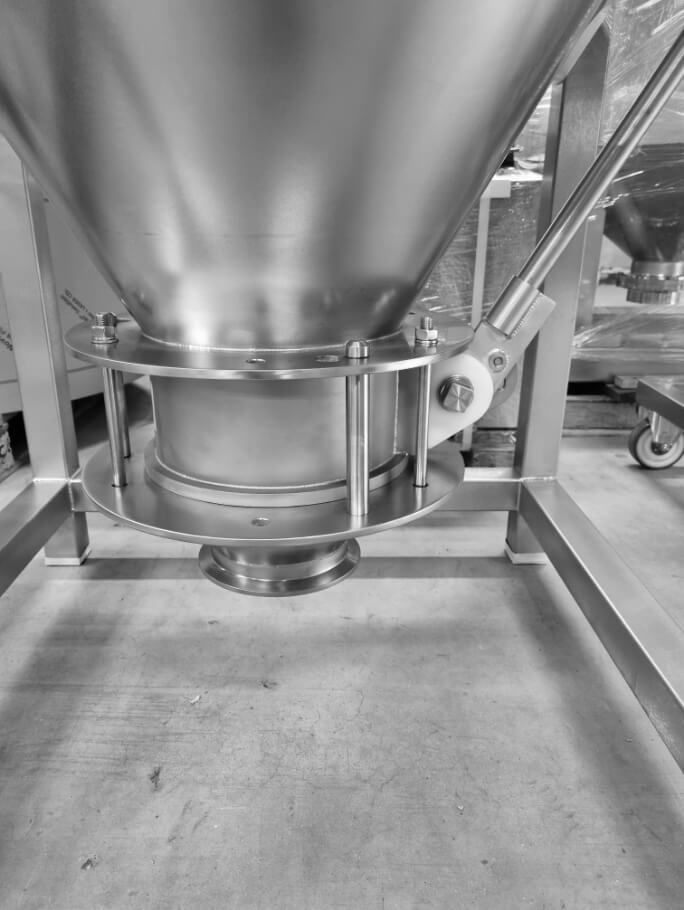

Der Auslauf folgt dem Grundsatz des Massenflusses: Der Konus ist so geneigt, dass das Schüttgut ohne Nachhelfen ausläuft.
Optionen
Temperieren
Heiz- und Kühlmantel, Isolierung.
Prozesstechnik
Rührwerk, Stutzen, Flansche, Sackaufgabe.
Handling
Andockgeometrie, Wiegetechnik, Fahrgestell.
Werkstoffe und Oberflächen
| Produktberührt | 1.4404 (AISI 316L) |
| Nicht produktberührt | 1.4301 (AISI 304), z. B. Gestelle |
| Oberfläche | 2B, 2R oder spiegelpoliert |
| Rauheit | Ra 0,5 µm Standard, bis 0,3 µm auf Anforderung mit Messprotokoll |
| Blechstärke | 1 bis 8 mm |
Hygienegerechte Konstruktion
Reinigbarkeit entsteht in der Konstruktion, nicht beim Spülen. Das Molybdän in 1.4404 erhöht die Beständigkeit gegen chloridinduzierte Lochkorrosion.
- Gefälle zum Auslauf
- Radien statt Kanten
- spaltfreie, durchgeschweißte Nähte
- keine Toträume
Qualität und Nachweise
Für Ihre Lieferantenqualifizierung liegen folgende Nachweise vor. Dazu kommt unsere Erfahrung mit EHEDG-Anforderungen. Kopien schicken wir Ihnen auf Anfrage zu.
- ISO 9001
- ISO 3834-2
- Schweißerprüfungen nach ISO 9606
- Ra-Messprotokolle
- 3.1-Werkstoffzeugnisse
Mehr aus einer Hand
Retrofit
Vorhandene Behälter bauen wir auf eine andere Andockgeometrie um, auch fremd gebaute.
Mehr zu Retrofit →
Laserschneiden
Zuschnitte aus Edelstahl von 0,5 bis 25 mm auf der eigenen Anlage.
Mehr zum Laserschneiden →
Häufige Fragen zum Behälterbau
Welche Volumen fertigen Sie?
Behälter von unter 5 bis 5.000 Litern, darüber hinaus nach Kundenwunsch. Die Standardbaureihe der Schüttgut-IBC reicht von 200 bis 1.200 Litern, Zwischengrößen legen wir je Auftrag fest.
Welcher Werkstoff kommt mit dem Produkt in Berührung?
Produktberührende Flächen fertigen wir aus 1.4404 mit Ra 0,5 µm als Standard. 1.4301 verwenden wir nur für nicht produktberührende Flächen wie Gestelle.
Passen Ihre Behälter an Anlagen anderer Hersteller?
Ja. Die Schnittstelle legen wir nach der vorhandenen Anlage aus, auch an Fremdfabrikaten. Beim Nachrüsten benötigen wir Fabrikat und Baujahr des Gegenstücks an der Anlage sowie die Andockhöhe der Maschine über Flur.
Wie lang ist die Lieferzeit?
In der Regel 10 bis 12 Wochen, nach Absprache auch kürzer.
Ihre Anfrage für Edelstahlbehälter nach Maß
Senden Sie uns Ihre Anfrage, gern mit Zeichnung, an info@rodefeld-geraetebau.de oder rufen Sie uns an: 05424 37101. Wir prüfen die Fertigbarkeit und melden uns mit Rückfragen oder einem Angebot.
Für ein Angebot benötigen wir
- Volumen oder Chargenmasse
- Werkstoff und Oberfläche
- Andocksystem mit Norm
- Stückzahl
